空压机壳体结构

空压机壳体上设置有若干个大幼不一的带装置孔的装置部，，，，，，，，装置部通过若干支持筋与壳体衔接，，，，，，，，壳体上设置有与装置部数量一样的光滑孔，，，，，，，，且每个所述装置部的装置孔至少与一个光滑孔接通。。。。。。。。支持筋内设置有若干纵横散布的光滑路，，，，，，，，每个光滑孔至少与一个光滑路相通，，，，，，，，从而能提高壳体存储光滑油的空间。。。。。。。。当不灌输光滑油时，，，，，，，，光滑路及光滑孔对壳体内部起到散热的作用。。。。。。。。浚？？？？？翘宓撞棵疟鹕柚糜兴母鲋С纸，，，，，，，，支持脚上开设有固定孔。。。。。。。。

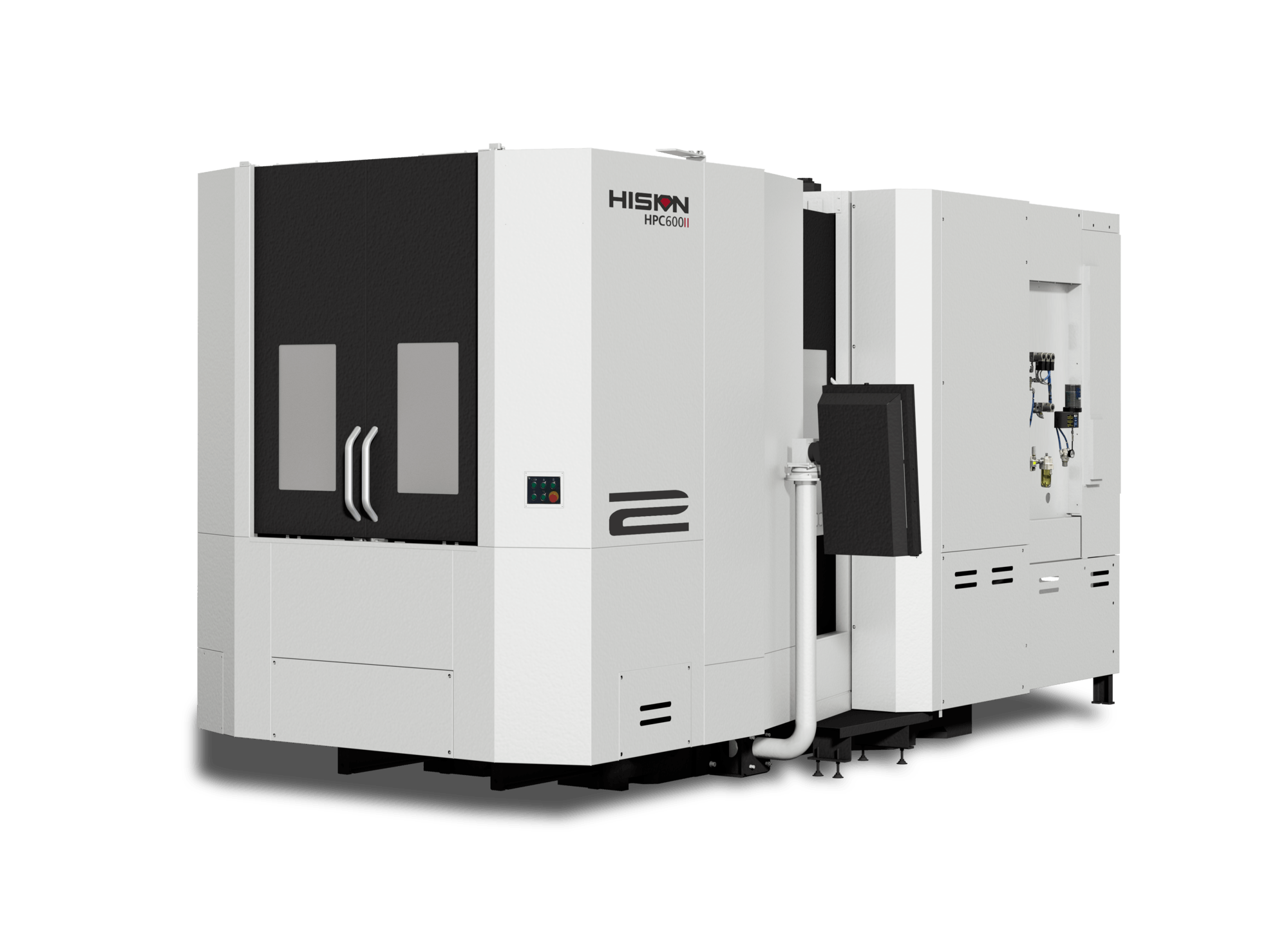

利用机床：HPC600Ⅱ卧式加工中心

重要特点

新一代HPC600Ⅱ卧式加工中心基础大件均通过度析推算，，，，，，，，优化了筋腔结构。。。。。。。。厚实的整体式床身，，，，，，，，结合三轴沉型滚珠导轨并搭载集成式高速电主轴，，，，，，，，可能应对从高速、高精度到沉切削加工，，，，，，，，从铝件、钢件到铸件等各类资料加工。。。。。。。。宽泛合用于汽车、塑料机械等精密机械加工。。。。。。。。

重要参数

1、三轴行程X/Y/Z：800/800/850mm

2、工作台尺寸:500mm×550mm

3、工作台承沉：1000kg

4、急剧移动速度X/Y/Z：60/60/60m/min

5、主轴转速：8000rpm

6、主轴功率：26/45kW

7、主轴扭矩：305/623N?m

加工流程：卧加柔性自动出产线

赏金女王下载精工卧加柔性自动出产线合用于各类箱体、阀块、壳体、支架类零件的加工，，，，，，，，能一次装夹多种分歧零件，，，，，，，，实现24幼时陆续工作。。。。。。。。柔性自动出产线大幅度提高了造作柔性和出产效能，，，，，，，，实现矫捷的批量出产模式，，，，，，，，缩短出产周期，，，，，，，，保障产品质量，，，，，，，，降低出产成本，，，，，，，，以获得更好的效益。。。。。。。。

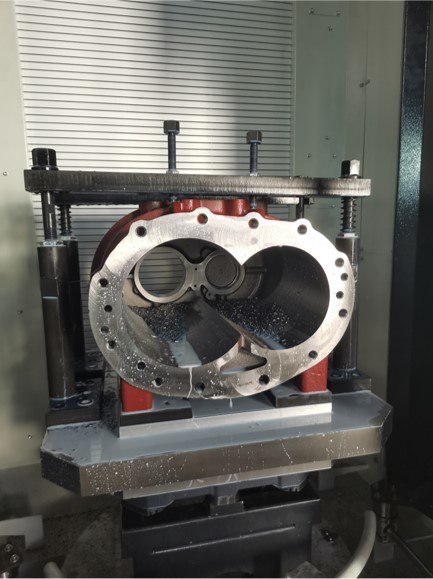

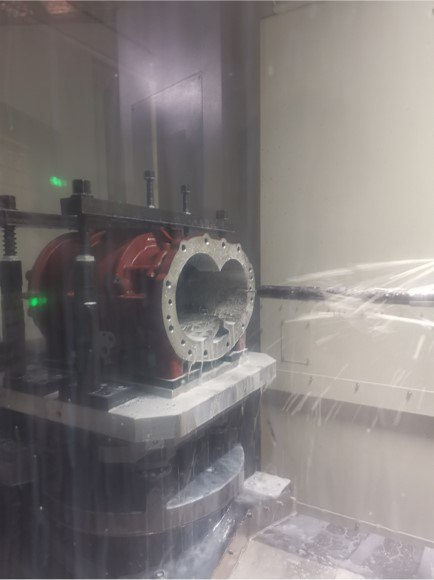

产品加工工艺

OP10：工件用毛胚底面接触工装，，，，，，，，每个毛胚差距较大，，，，，，，，因而在装置时必要使用直角尺校对再夹紧，，，，，，，，一序重要以钻孔，，，，，，，，螺纹为主，，，，，，，，使用复合钻可提高加工效能，，，，，，，，部门孔深100-200mm，，，，，，，，机床须建设中心出水。。。。。。。。

OP20：二序有三处必要把稳。。。。。。。。

一：八字孔需选用直径D180长度H350镗刀，，，，，，，，为预防发震转速不得超过S250。。。。。。。。

二：八字孔底部必要铣面和打孔攻丝、刀竿长度转速需达到400mm、因而铣盘选用防震刀杆比力相宜，，，，，，，，打孔和攻丝的刀柄，，，，，，，，必要把稳刀柄和工件过问。。。。。。。。

三：D8,D9的深度320mm，，，，，，，，必要先钻疏导孔，，，，，，，，而后共同枪钻加工，，，，，，，，并保障中心出水的压力。。。。。。。。
